전기저항용접조관

ERW TUBE MILL LINE

파이프제조 프로세스와 설비는 KTM TECH의 파이프 생산에 대한 오랜 경험 뿐만 아니라 전 세계 공급을 기반으로 이루어진 것으로
파이프의 높은 품질과 높은 생산성을 만들어 내는 최신 기술입니다.

설비 구성

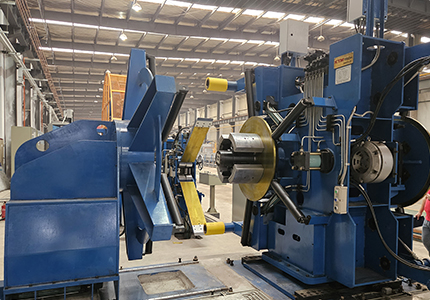

  • UNCOILER
    UNCOILER
    • Single Drum
    • Double Drum

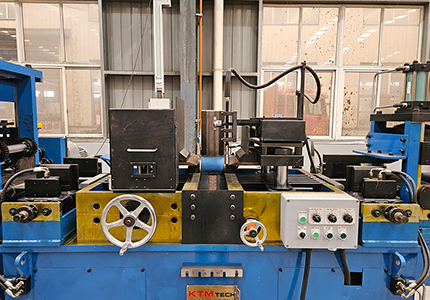

  • SHEAR & WELDER
    SHEAR & WELDER

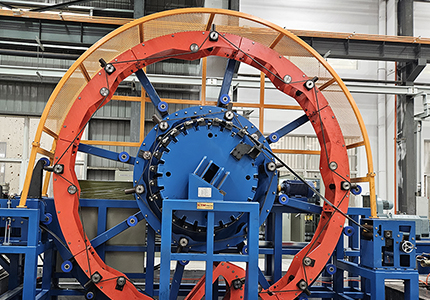

  • ACCUMULATAOR
    ACCUMULATAOR
    • Vertical Type
    • Horizontal Type

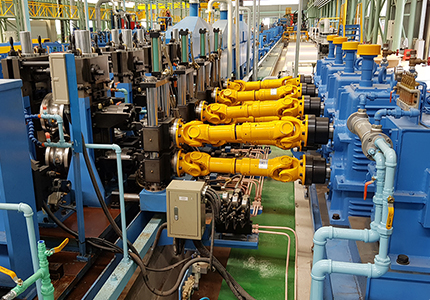

  • FORMING & SIZING
    FORMING & SIZING
    • Conventional Type
    • Cage Forming

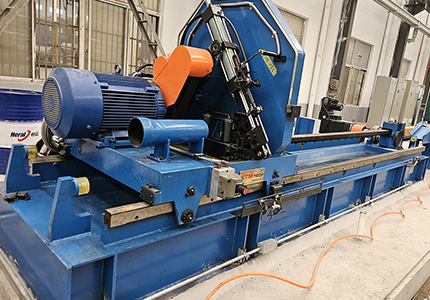

  • CUT-OFF MACHINE
    CUT-OFF MACHINE
    • Circular Friction Saw Type
    • Cold Saw Type
    • Roatry Disc Type
  • QUICK CHANGE
    QUICK CHANGE
    • Cassete Change Type
    • Bed Change Type

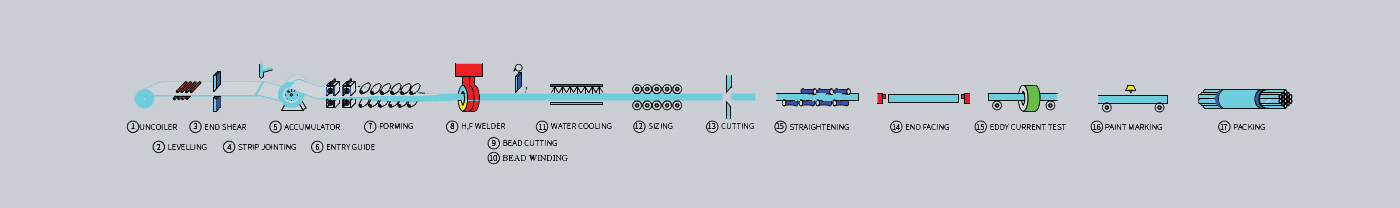

Manufacturing Process for ERW Pipe Mill Line

사양

Model Pipe size(inch) Tube out Dia(mm) Thickness(mm)
KTM-TM015-L 1 1/2 ø12.7 - ø38.1 0.7 - 2.0
KTM-TM015-H 1.0 - 4.0
KTM-TM020-L 2 ø17.3 - ø50.8 0.8 - 2.4
KTM-TM020-H 1.2 - 5.0
KTM-TM025-L 2 ø21.7 - ø60.5 0.8 - 3.2
KTM-TM025-H 1.2 - 7.0
KTM-TM030-L 2 1/2 ø25.4 - ø76.3 1.0 - 4.5
KTM-TM030-H 1.2 - 8.0
KTM-TM040-L 3 ø34 - ø89.1 1.0 - 4.5
KTM-TM040-H 2.4 - 11.0
KTM-TM050-L 4 ø34 - ø114.3 1.6 - 5.5
KTM-TM050-H 2.4 - 12.7
KTM-TM060-L 6 ø60.5 - ø168.3 2.0- 6.5
KTM-TM060-H 2.4 - 12.7
KTM-TM080-L 8 ø89.1 - ø219.1 3.2 - 8.6
KTM-TM080-H 3.2 - 12.7, 16.0
KTM-TM120-L 12 ø114.3 - ø323.9 4.8 - 12.7
KTM-TM120-H 4.8 - 16.0
KTM-TM160-L 16 ø165.2 - ø406.4 4.8 - 12.7
KTM-TM160-H 4.8 - 16.0
KTM-TM200-L 20 ø219.1 - ø508.0 5.6 - 14.0
KTM-TM200-H 5.6 - 16.0
KTM-TM240-L 24 ø216.3 - ø610 6.0 - 19.0
KTM-TM240-H 6.0 - 21.0

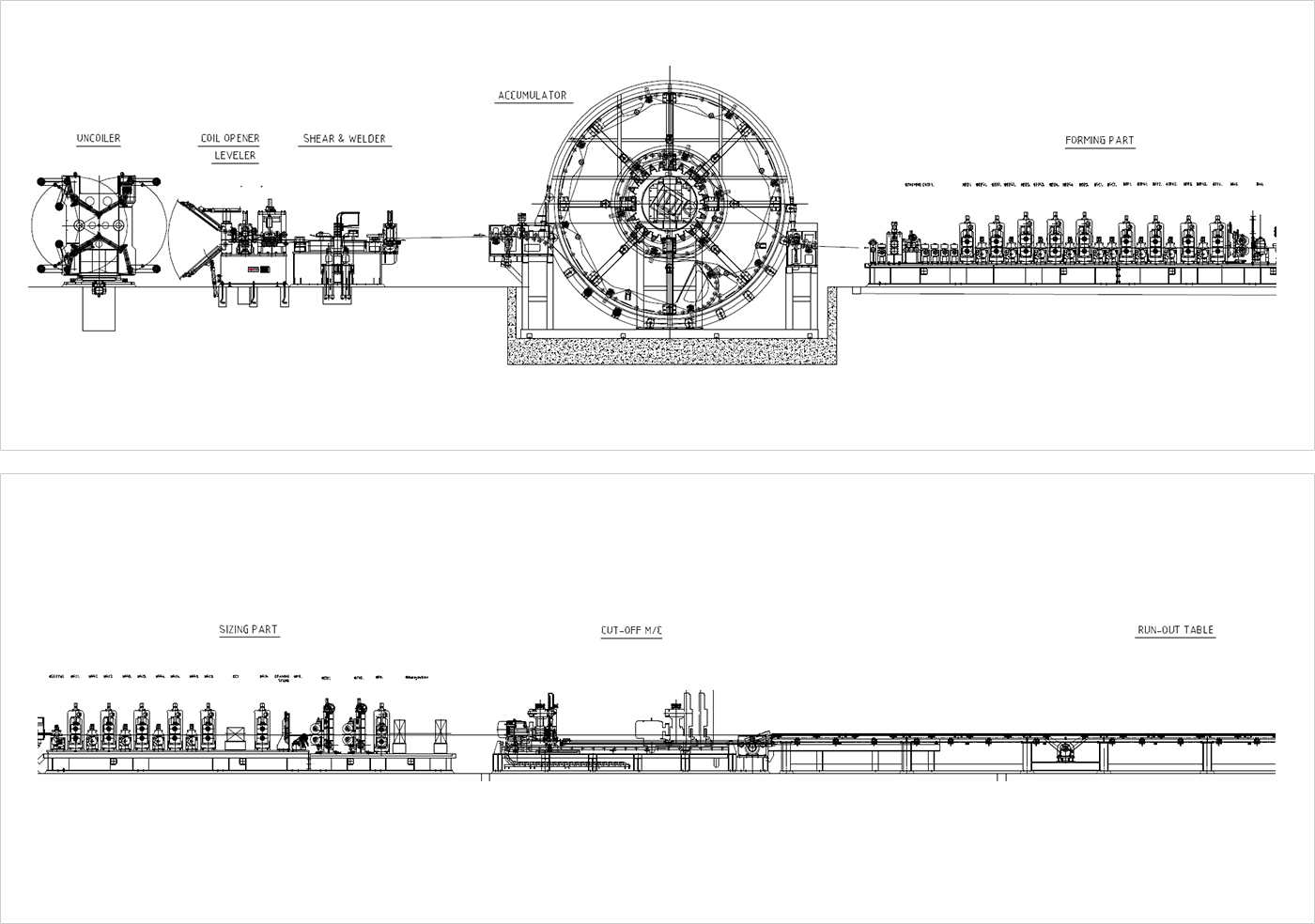

도면

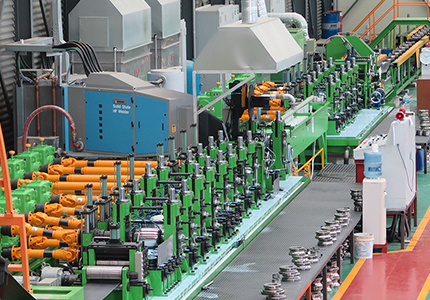

설비 사진
