자동포장기

AUTOPACKING MACHINE

KTM TECH의 자동포장기는 고객의 요구에 따라 파이프 번들 본수를 맞춤 설계가 가능하고 원형파이프 사각파이프 육각파이프 팔각파이프 등 여러 형태의 파이프를 범용으로 포장이 가능하다. 자동 결속기를 채택하여 적재부터 번들 포장까지 자동화 공정으로 수동 포장에 비하여 포장이 굉장히 균일하며 안전하고 생산성 또한 월등히 좋다.

기능

마감 장비에서 공급되는 파이프를 묶음으로 포장하기 위해 포켓이 아래로 내려갑니다.
파이프 크기 별로 레이어를 만듭니다. 그 후 묶음이 형성되면 자동으로 묶을 수 있습니다.

설비 구성

  1. 1
    Lifting Conveyor (Attach Conveyor)
    • 리프팅 컨베이어에 파이프 층이 형성됩니다.
  2. 2
    Aligning Device
    • 파이프의 끝은 이 장치로 조정됩니다. 이로써 파이프 묶음의 끝부분이 일렬로 정렬됩니다.
  3. 3
    Feeding Conveyor
    • 파이프가 Conveyor I과 Conveyor II에 의해 Fork Feeder로 이송됩니다.
  4. 4
    Pusher
    • Lift pocket 에 육각다발을 형성할 때 파이프의 낙하를 방지합니다.
  5. 5
    Fork Feeder
    • Conveyor II에서 받은 파이프를 Lifter Pocket으로 이송하여 파이프 묶음을 만듭니다.
  6. 6
    Lift Pocket
    • Lifter Pocket은 파이프를 육각형 다발 형태로 쌓아두는 곳입니다.
    • Fork Feeder는 파이프를 한 개씩 Lifter Pocket으로 운반합니다.
    • Fork Feeder에서 공급되는 파이프를Lifter Pocket에 쌓아서 묶음으로 만듭니다.
  7. 7
    Moving Pocket
    • Moving Pocket은 육각다발을 결속기로 이동시키는 장치입니다.
    • Lifter Pocket에서 묶음을 완성한 후 Moving Pocket이 묶여진 파이프들을 결속장비 쪽으로 이동시킵니다.
  8. 8
    Bundle feeding conveyor
    • 육각다발을 롤 구동에 의해서 결속기 쪽으로 이동시킵니다.
  9. 9
    Strapping machine
    • 더블 헤드 결속기로 파이프를 자동으로 묶습니다.
    • 스틸밴드를 이송, 권취하고 인장씰 커팅을 하여 스틸 코일 등 각종 철강제품을 견고하게 결속, 고정하는 기계입니다.

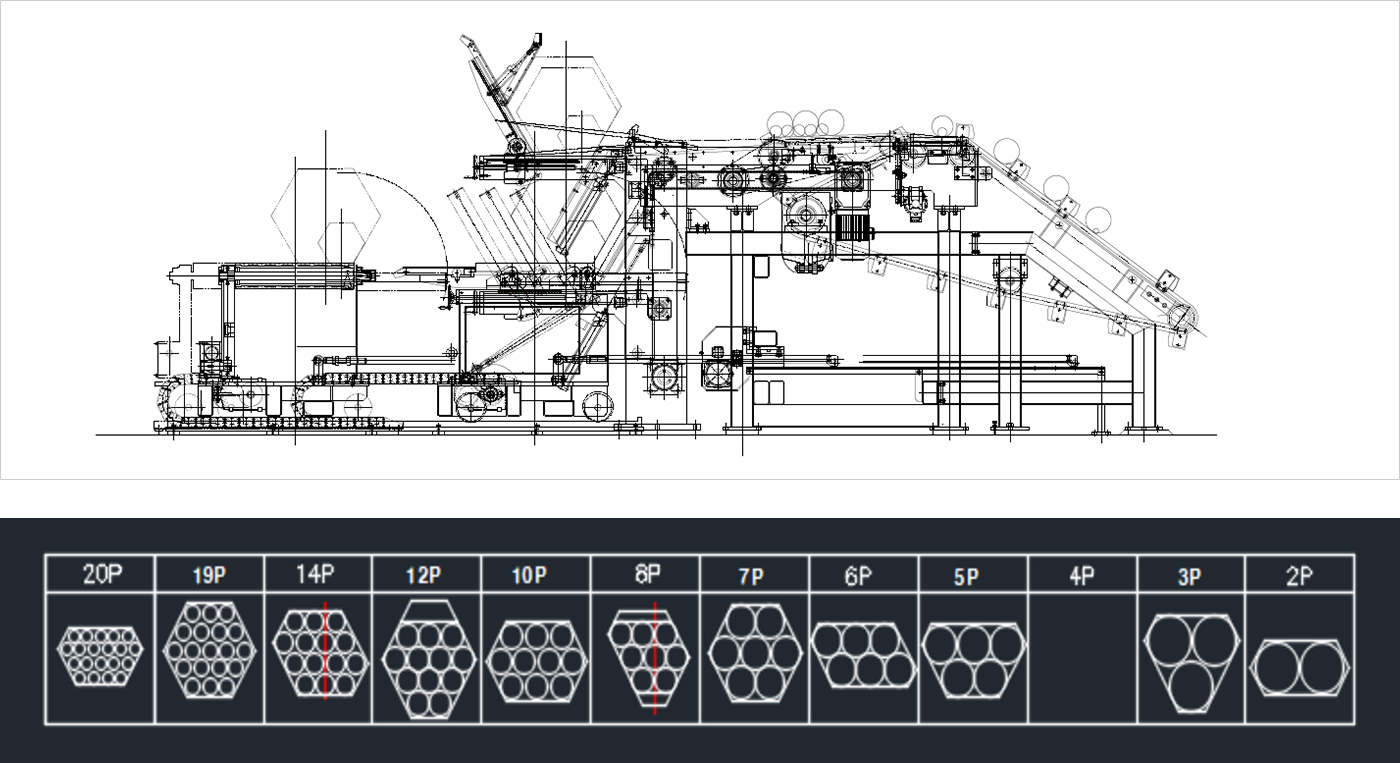

도면

사양

Model Pipe size(inch) Tube out Dia(mm) TYPE
KTM-AP-020 2" ø21.3 - ø76.3 Fork
KTM-AP-040 4" ø34.0 - ø114.3 Fork
KTM-AP-060 6" ø50.8 - ø165.2 Fork
KTM-AP-080 8" ø101 - ø216.3 Fork
KTM-AP-120 12" ø114.3 - ø323.9 Magnetic
KTM-AP-160 16" ø168.3 - ø406.4 Magnetic

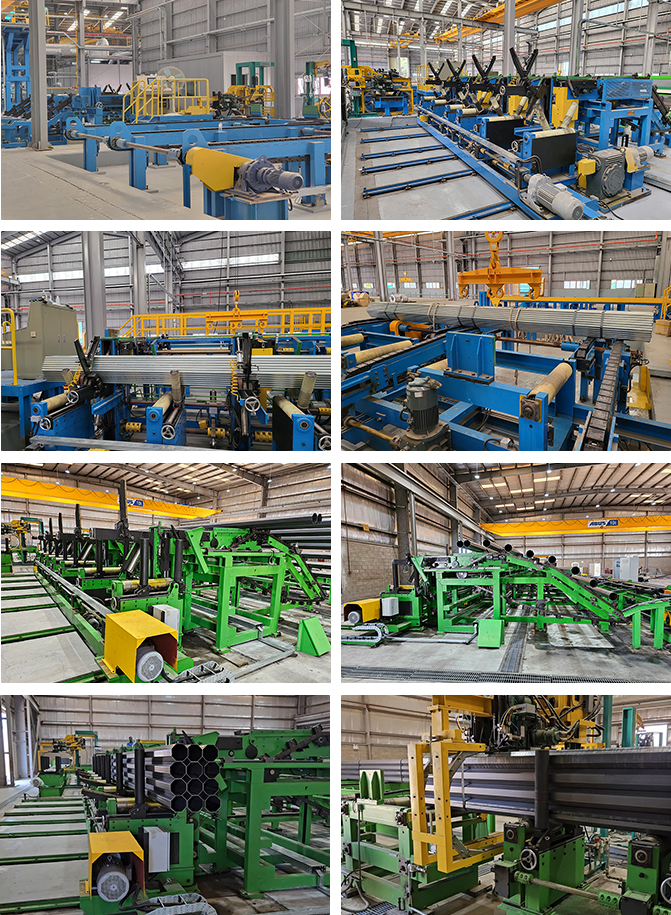

설비 사진
