아연도금설비

HOT DIP GALVANIZING

본 장비는 국제표준규격에서 정한 강관에 아연도금이 가능한 건식 자동 인출형 아연도금설비이다.
KTM TECH의 도금설비는 소재 입고부터 포장까지 자동화 설비 공정으로 생산성이 좋으며 작업자가 안전하게 조작 할 수 있도록 설계하였다. 자동화 설비 공정으로 인해 라인 조작이 용이하며 블로잉 장치로 도금층이 균일하여 품질이 우수한 장점이 있다.

설비 구성

  1. 1
    건조 장비
    • ALIGNING DEVICE
    • DRYING CHAIN CONVEYOR
    • DRYING FURNACE COVER
  2. 2
    도금 장비
    • PIPE STOPPER/KICKER AND PIPE SINKER DEVICE
    • PIPE KICK-OFF DEVICE
    • STAR WHEEL AND DRIVING UNIT
    • RECEIVING RACK AND STOPPER PLATE
    • PIPE PICK-UP DEVICE (Vertical type)
    • PIPE SEPARATOR DEVICE
  3. 3
    이송 및 공급 장비
    • MAGNETIC ROLLER CONVEYOR FOR WITHDRAWING
    • WIPING UNIT
    • PIPE RECEIVING ROLLER DEVICE
    • WALKING BEAM
    • STEAM BLOWING UNIT
    • BLOW-BOX AND DUCT FOR ZINC DUST
  4. 4
    담금 장비
    • AIR COOLING CONVEYOR
    • QUENCHING TANK
    • LIFTING CONVEYOR DEVICE FOR QUENCHING TANK
    • CONVEYOR AND KICK-OUT DEVICE
  5. 5
    마감 장비
    • INK JET MARKING MACHINE
    • HYVRID OIL COATING MACHINE
    • 2차 DRYING FURNACE
    • AUTO PACKING MACHINE
Detail process
  • Pretreatment section
    • Degreasing tank
    • Water rinsing tank
    • Acid pickling tank
    • Water rinsing tank
    • Storage tank
    • Fluxing tank & filter
  • Dry section
    • Aligning device
    • Drying chain conveyor
    • Drying furnace device
  • Galvabizing section
    • Pipe sinker & stopper
    • Star wheel unit
    • Galvanizing kettle
    • Kick-off & Pick up
    • Withdrawing & Wiping
    • Pipe receiving & Feeding
    • Lancing
    • Interior blow-off
  • Quenching section
    • Pipe cooling conveyor
    • Quenching tank
    • Pipe lifting device
    • Pipe washing
    • Air blowing
  • Finishing section

      Inspection table ↓ Inkjet marking ↓ Hybrid oil coating ↓ Dry furnace ↓ Auto packing

프로세스 개요

본 장비는 국제표준규격에서 정한 강관에 아연도금이 가능한 건식 자동 인출형 아연도금설비이다.

적용 가능한 파이프 크기

파이프 규격 공칭 내경 파이프 외경 파이프 두께 파이프 표준 길이
KS- SPP (일반배관용)
KS-SPPS,JS-STPG (압력배관용),
KS-G, ANSI-C80.1 (전선관)
KS-SGT275 (구조관)		 15A - 200A 최소 Ø21.7mm - 최대 Ø216.3mm 최소 0.7mm - 최대 8.0 mm 최소 5,000mm - 최대 7.200 mm

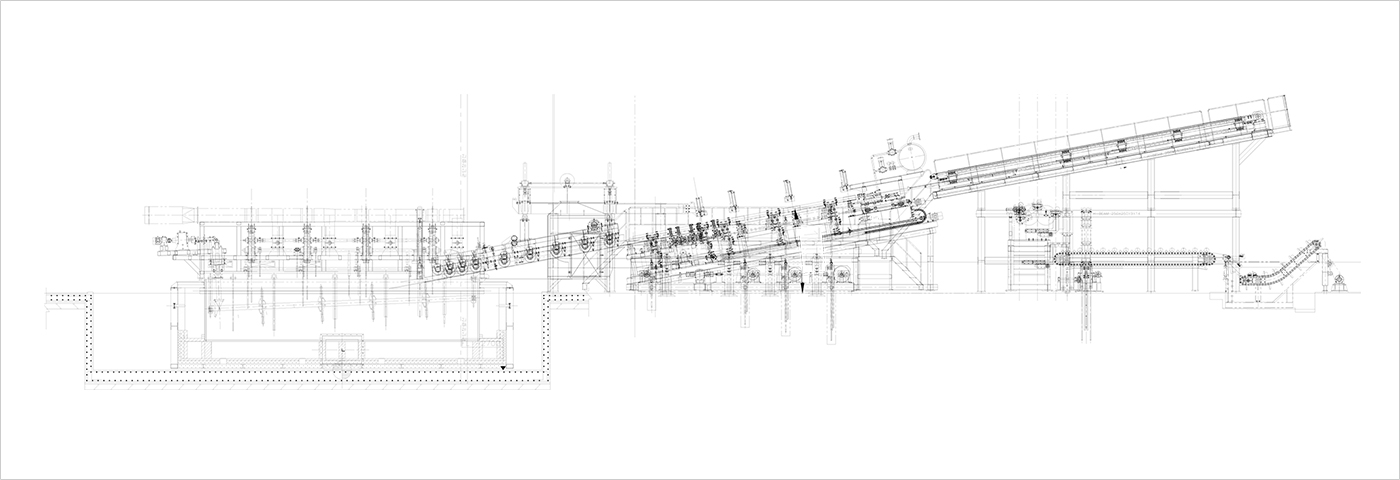

도면

설비 사진
