교정기

TUBE STRAIGHTENING MACHINE

당사의 교정기는 성형된 부재인 파이프를 롤을 통과시켜 제품의 직진도를 높이고 제품의 불량률을 줄이는 동시에 완성도 높은 제품을 생산 할 수 있다.
상,하 두개의 감속기를 이용하여 일정한 속도로 교정롤을 구동시켜 불량률을 최소화하고 직진도를 향상시킨다.

설비 사진

교정기 타입

  • Cross TYPE
  • Vertical Horizontal TYPE (V.H)

교정롤 위치제어 방식

전자동
  • 상하롤 위치제어

    모터구동에 의한 자동위치제어 방식(수동제어가능)

  • 각도 위치제어

    모터구동에 의한 자동위치제어 방식(수동제어가능)

반자동
  • 상롤 위치제어

    모터구동에 의한 자동위치제어 방식(수동제어가능)

  • 하롤 위치제어

    수동으로 하고 대응하는 카운터가 있다.

  • 각도 위치제어

    수동으로 하고 대응하는 카운터가 있다.

수동
  • 상하롤 위치제어

    수동으로 하고 대응하는 카운터가 있다.

  • 각도 위치제어

    수동으로 하고 대응하는 카운터가 있다.

컨트롤 패널

  • 스위치 또는 버튼을 이용한 조작 방식
  • 터치패널 조작 방식 (자동세팅 방식)

옵션

  • 투입부 테이블
  • 배출부 테이블 및 배출부 포켓

교정방법

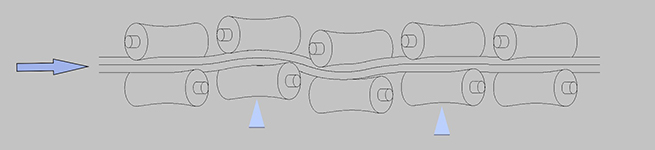

  1. 1. 롤 조정범위 2~7mm

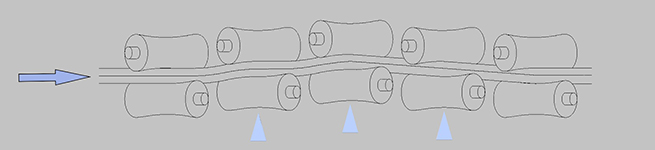

  2. 2. 롤 조정범위 2~7mm

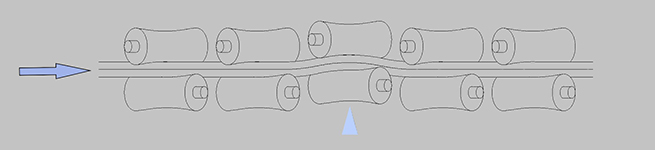

  3. 3. 롤 조정범위 2~7mm

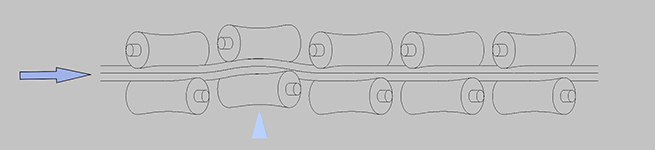

  4. 4. 롤 조정범위 2~7mm

교정기 사이즈별 스펙 ( 인장강도 900MPA이하 기준 10ROLLS TYPE )

순위 Model Pipe size(inch) Tube out Dia(mm)  Thickness(mm)
1 KTM-SM-003 1/2" ø4 - ø12.7 0.5 - 2.0
2 KTM-SM-010 1" ø8 - ø25.4 0.5 - 3.0
3 KTM-SM-020-L 2" ø15.8 - ø50.8 0.7 - 4.0
4 KTM-SM-020-H 1.5 - 8.0
5 KTM-SM-025-L 2.5" ø19.1 - ø63.5 0.7 - 4.0
6 KTM-SM-025-H 1.5 - 9.0
7 KTM-SM-030-L 3" ø25.4 - ø76.3 0.8 - 4.0
8 KTM-SM-030-H 1.5 - 10.0
9 KTM-SM-040-L 4" ø38.1 - ø101.6 0.8 - 5.0
10 KTM-SM-040-H 2.0 - 12.0
11 KTM-SM-060-L 6" ø76.3 - ø165.2 1.0 - 6.0
12 KTM-SM-060-H 2.5 - 16.0
13 KTM-SM-080-L 8" ø101 - ø216.3 1.5 - 7.0
14 KTM-SM-080-H 3.0 - 20.0

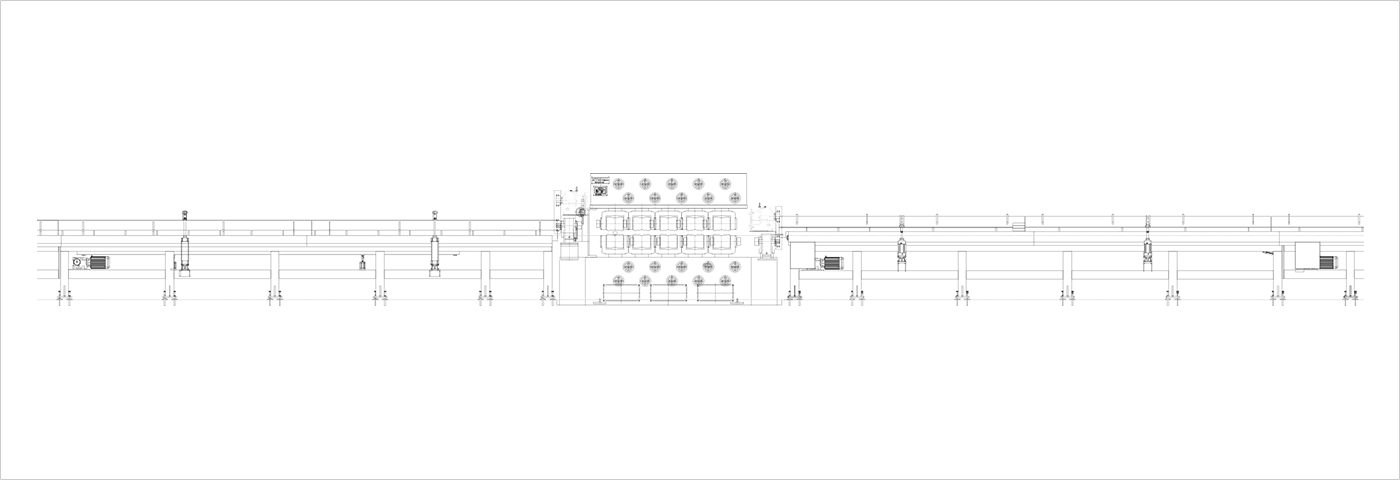

도면
